Зачем нужен шкаф управления ВШУ в тепловом пункте

За окном плюс пять, а батареи в подъезде раскалены — и в конце месяца приходит счёт за тепло, который хочется оспорить. Такая картина знакома почти любому объекту, где тепловой пункт работает по старинке, вручную. Шкаф управления ВШУ убирает эту проблему: он сам держит нужную температуру, следит за насосами и не даёт системе уйти в аварию, пока никто за ней не смотрит. Ниже разберём, из чего он состоит, что реально даёт объекту и как подобрать его под вашу схему.

Что такое шкаф управления ВШУ и где он применяется

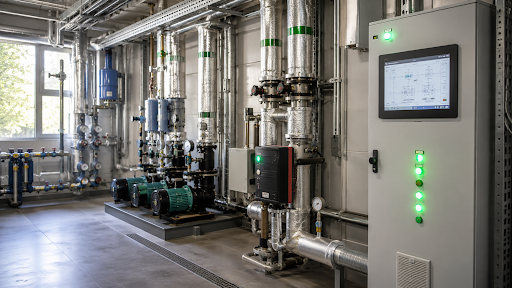

Шкаф управления ВШУ — это низковольтное комплектное устройство (НКУ), которое автоматизирует работу теплового пункта. Внутри собраны контроллер, коммутационная аппаратура и защита, а снаружи к нему подключаются датчики, насосы и регулирующие клапаны теплового узла. Шкаф ВШУ ставят в индивидуальный тепловой пункт (ИТП) жилого дома, в ЦТП микрорайона, в котельную административного или производственного здания — везде, где нужно управлять отоплением и ГВС без постоянного присутствия оператора.

По сути это мозг теплоснабжения объекта. Шкаф управления тепловым пунктом принимает данные о температуре и давлении, сравнивает их с уставками и сам отдаёт команды исполнительным механизмам.

Зачем нужен шкаф управления в тепловом пункте

Без автоматики тепловой пункт живёт в двух состояниях: «жарко» и «холодно». Оператор крутит вентиль на глаз, ночью объект остаётся без присмотра, а перетоп оплачивается из бюджета собственника. Шкаф управления ИТП превращает это в управляемый процесс.

• Держит комфортную температуру в помещениях при любой погоде на улице.
• Не даёт перегреть обратный трубопровод — за превышение температуры обратной воды теплоснабжающая организация выставляет штраф.
• Автоматически включает резервный насос, если основной встал, — отопление не остановится ночью.
• Фиксирует любую аварию и сообщает о ней, а не ждёт, пока прорвёт трубу.

Основные функции автоматики и принцип работы

Автоматика теплового пункта работает по погодозависимому регулированию. Датчик температуры наружного воздуха передаёт данные на контроллер, тот по заданному температурному графику вычисляет нужную температуру теплоносителя и через регулирующий клапан с электроприводом подмешивает горячую воду ровно в том количестве, которое требуется. Стало холоднее на улице — клапан приоткрылся, потеплело — прикрылся.

Параллельно шкаф автоматики теплового пункта решает ещё несколько задач:

• Поддерживает стабильные 55–60 °C в контуре ГВС независимо от разбора воды.
• Управляет циркуляционными насосами, а с частотным преобразователем (ЧРП) плавно меняет их обороты под реальный расход.
• Следит за давлением по датчику давления и включает подпитку, когда его не хватает.
• Отрабатывает защиту от сухого хода, чтобы насос не работал без воды и не сгорел.

Все режимы можно вывести на диспетчеризацию: удалённое управление и контроль ведутся с компьютера диспетчера, без выезда на объект.

Из чего состоит шкаф: комплектация и оборудование

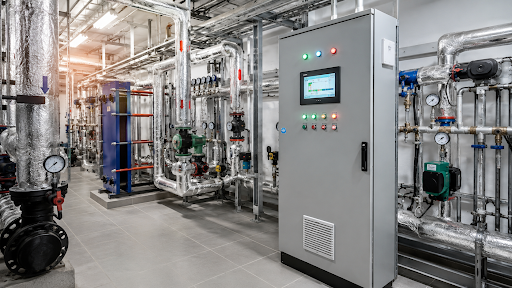

Комплектация зависит от схемы объекта, но базовый набор одинаков. Стандартный шкаф управления системой отопления собирается на металлическом корпусе со степенью защиты IP54 и включает:

• Контроллер — например, ВТР 110И или ВТР 210И, который хранит температурный график и логику работы.
• Силовую часть — автоматический выключатель на вводе, магнитный пускатель или контактор на каждый насос, промежуточные реле.
• Частотный преобразователь для плавного пуска и регулирования насосов (в исполнениях с ЧРП).
• Датчики температуры теплоносителя, наружного воздуха и датчик давления.
• Ввод электросети — один или два, со схемой АВР для автоматического переключения на резерв.

Шкаф управления насосами ИТП рассчитан на однофазные насосы до 1,0 кВт или трёхфазные до 3,0 кВт, по запросу — до 6 кВт, и на электроприводы клапанов до 300 Вт. К каждому шкафу прикладывается схема подключения, по которой монтаж выполнит любая профильная бригада.

Экономия и выгоды от автоматизации теплоснабжения

Главная выгода — энергосбережение. Погодозависимое регулирование убирает перетоп в межсезонье, и экономия тепла на реальных объектах составляет от 15 до 30 % за отопительный сезон. Для дома или предприятия это десятки тысяч рублей, которые раньше уходили в форточку.

Дальше складывается остальное: насос под управлением ЧРП потребляет меньше электроэнергии, отсутствие перегрева обратки снимает штрафы теплоснабжающей организации, а ранняя реакция на аварию экономит на ремонте. Автоматизация теплоснабжения обычно окупается за один-два отопительных сезона.

Как подобрать шкаф ВШУ под конкретный объект

Готового «шкафа на всё» не существует — его собирают под вашу схему. Чтобы подбор был точным, нужны исходные данные:

• Число и мощность насосов: один циркуляционный или пара «основной плюс резервный».
• Нужен ли плавный пуск и регулирование оборотов — то есть ЧРП, или достаточно прямого пуска.
• Количество контуров: только отопление или отопление плюс ГВС.
• Температурный график объекта (например, 95/70) и наличие узла подпитки.
• Один или два ввода электросети и требуется ли АВР.
• Нужна ли диспетчеризация и удалённое управление.

Совет из практики: даже если сейчас на объекте один насос, закладывайте место и клеммы под резервный. Дозаказать шкаф дешевле, чем в мороз срочно искать замену остановившемуся насосу.

Изготовление и покупка шкафа управления в Минске

Шкафы управления ВШУ — продукция собственного производства «ВОГЕЗ». Мы выпускаем их на базе своих контроллеров ВТР, собираем под конкретную технологическую схему ИТП, ЦТП или котельной и отгружаем с сертификатами и гарантией после заводских испытаний. От вас — схема теплового пункта или опросный лист, от нас — расчёт комплектации, цены и сроков.
