Обжимные муфты

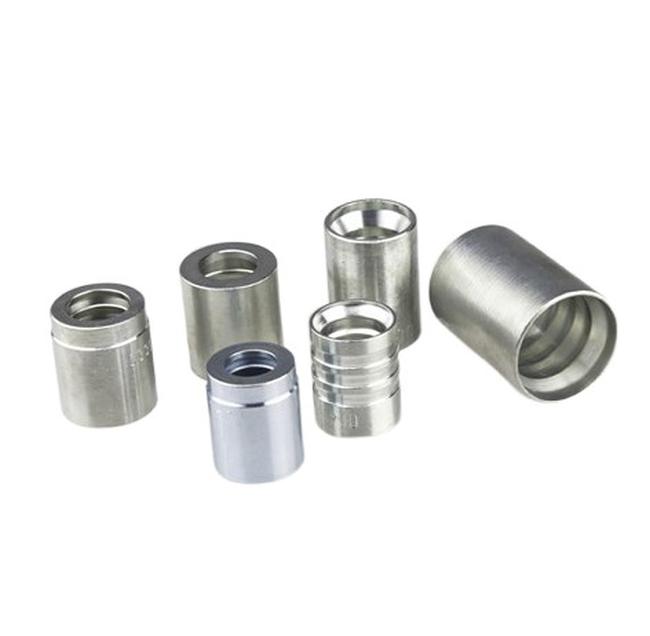

Для обеспечения герметичности гидравлических соединений используют обжимные муфты РВД. Это фитинг в виде втулки или гильзы из высокопрочной стали, предназначенный для монтажа концевой арматуры на шланг РВД без раструбов. Обжимные муфты, заказать которые можно на сайте https://gidrosnab.by/gotovaya-produkcziya/muftyi-obzhimnyiee/, предотвращают вытекание рабочей среды при автоматическом разъединении, а также обеспечивают защиту от разрывов при механическом воздействии на шланг.


Применение обжимных муфт

Муфтовое соединение обеспечивает эффективность передачи рабочей среды под высоким давлением, защиту концевой части гидравлического шланга от разрывов и деформаций, а также защищает шланг от загибов. Герметичность соединения фитинга обеспечивается методом опрессовки — обжатия металлической гильзы вокруг рукава высокого давления с помощью специального обжимного оборудования. Технология опрессовки обеспечивает прочное соединение без риска протечек транспортируемой жидкости. К преимуществам применения обжимных муфт относят:

надежность — прочность соединения и отсутствие риска протечек обеспечивает бесперебойную работу системы;
устойчивость к высокому давлению, динамическим и ударным нагрузкам — высокопрочная сталь устойчива к перепадам давления и большим нагрузкам, типичным для работы гидравлических систем;
простоту монтажа — опрессовка позволяет быстро и удобно монтировать или демонтировать фитинги для соединения или разъединения РВД в рамках обслуживания гидравлической системы.

Соединительные гильзы имеют гальваническое покрытие, защищающие металл от коррозии, что обеспечивает дополнительную защиту концевой части РВД. Обжимные муфты гидравличсеких шлангов используют в разных отраслях промышленности, судостроения и машиностроения. Они являются важной частью гидравлических систем, используемых в работе насосного, подъемного оборудования и механизмов, автомобильных узлов, буровых и нефтеперерабатывающих установок.


Виды обжимных муфт

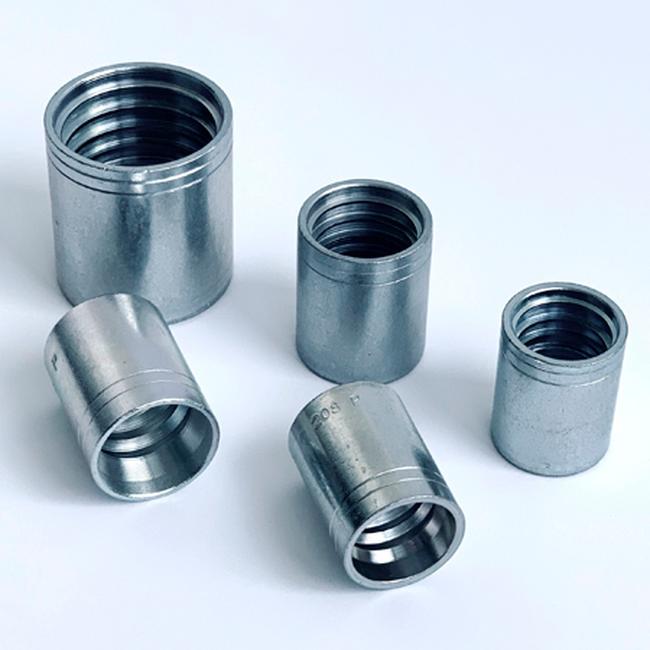

Классификация соединительных втулок зависит от типа рукава. Муфты изготавливают:

для легких оплеточных моделей (1SN/2SN) — не требуют снятия наружного резинового слоя перед опрессовкой. Такие втулки можно предварительно крепить на фитинг для простоты сбора рукава в полевых условиях;
для тяжелых навивочных вариантов типа 4SN/4SH. Перед опрессовкой необходимо снять наружный резиновый слой с шланга;
для тяжелых навивочных рукавов большого диаметра (R13/R15), а также рукавов, работающих в тяжелы условиях или при предельно высоком давлении. Перед опрессовкой снимают внутренний и наружный слой. Сборка гидравлической системы с такой муфтой требует наличия высокой квалификационной подготовки.

Соединительные втулки из высокопрочной стали могут использоваться для опрессовки фитингов в рукавах РВД разного диаметра и с широким диапазоном рабочего давления. Выбор фитинга зависит от материала, конструктивных особенностей гидравлического шланга, а также его назначения.
