Когда техническое зрение выгоднее фотодатчиков, а когда нет: разбор на примерах производственных линий

Когда сравнивают техническое зрение на производстве и фотодатчики, вопрос обычно упирается в одно: нужно просто увидеть факт прохождения объекта или еще проверить форму, размер, маркировку и дефекты. На сайте Промаир.бай это различие хорошо видно по самому каталогу: отдельно представлены датчики технического зрения VG-M и VG-C, а отдельно - большой блок оптических, вилочных, лазерных и других фотодатчиков для типовых задач обнаружения.

Когда техническое зрение на производстве действительно выгоднее

Техническое зрение выгоднее фотодатчиков там, где одного сигнала “объект есть” уже мало. Если линии нужно распознавать форму, цвет, габариты, состояние маркировки или наличие дефекта, обычный фотодатчик быстро упирается в свои пределы, а система зрения дает больше данных для решения.

Promair прямо описывает техническое зрение как решение, которое помогает выполнять распознавание объектов, оценивать их свойства и интерпретировать визуальные данные. На странице категории указано, что такие устройства способны определять наличие, габариты, формы и другие характеристики продукции, а сами датчики выпускаются в монохромном и цветном исполнении - это серии VG-M и VG-C.

Какие задачи фотодатчик для производственной линии решает лучше и дешевле

Фотодатчик выигрывает там, где задача бинарная и понятная. Нужно зафиксировать прохождение изделия, контролировать наличие объекта, остановить механизм по пересечению луча или отследить положение детали - в таких сценариях фотодатчик для производственной линии обычно проще, дешевле и быстрее во внедрении.

На сайте Promair вилочные фотоэлектрические датчики описаны как устройства для контроля целостности ленты или обнаружения малых объектов. Для них прямо перечислены прикладные сценарии: прохождение изделий по ленте конвейера, работа на участках с ограниченным пространством между приемником и излучателем, а также отсутствие необходимости в центровке оптических осей после установки. Это как раз тот случай, когда фотодатчики для конвейера закрывают задачу без усложнения проекта.

Где система технического зрения на производстве дает то, чего не умеет датчик

Система зрения становится сильнее датчика там, где нужно не просто среагировать на предмет, а понять, что это за предмет и в каком он состоянии. Для контроля качества, подсчета объектов, проверки этикетки, анализа печати и оценки геометрии изделия фотодатчик обычно не хватает по информативности.

В PDF на сайте Promair перечислены очень показательные примеры применения датчиков машинного зрения: определение срока годности на упаковке, проверка запечатанных контейнеров с пищевыми продуктами на конвейере, контроль состояния печатных надписей на косметической таре, поиск дефектов уплотнений шприцев, проверка количества таблеток и дефектов упаковки, а также измерение размеров коробок на ленте конвейера. Для такой задачи контроль качества с помощью технического зрения уже дает не сигнал, а полноценное решение по инспекции.

Чем техническое зрение или фотодатчики отличаются в реальной эксплуатации

В реальной эксплуатации разница между этими подходами не только в точности, но и в глубине контроля. Фотодатчики удобны для простого и стабильного обнаружения, а машинное зрение на производстве берут тогда, когда требуется анализ изображения и более сложная логика принятия решения.

Это видно даже по подаче каталога Leuze на Promair. Для датчиков переключения делается акцент на надежное распознавание объектов и упаковок, выдачу стабильного сигнала, стандартные выходы NPN/PNP и IO-Link, а также увеличение интервалов между циклами техобслуживания. У технического зрения Promair акцент уже другой: программное обеспечение, цифровые камеры, распознавание объектов и анализ характеристик продукции. По сути, техническое зрение или фотодатчики выбирают исходя из того, нужен линии просто факт события или целый массив визуальных данных.

Когда техническое зрение для контроля продукции окупается быстрее ожиданий

Быстрее всего техническое зрение окупается там, где ошибка дорого обходится. Это упаковка, фармацевтика, пищевая промышленность, косметика, логистика и линии, на которых важны маркировка, комплектность, подсчет или проверка дефектов.

Promair прямо пишет, что решения на базе компьютерного зрения помогают оперативнее решать задачи контроля качества по сравнению с человеком, быстрее искать заводской брак, снижать потери в процессе фасовки и уменьшать непроизводственные расходы. На той же странице перечислены отрасли применения: фармацевтика, автомобильная промышленность, пищевая отрасль, сельское хозяйство, текстильная и химическая промышленность. Когда брак стоит дороже датчика, система технического зрения на производстве часто окупается не за счет “инновационности”, а за счет сокращения потерь.

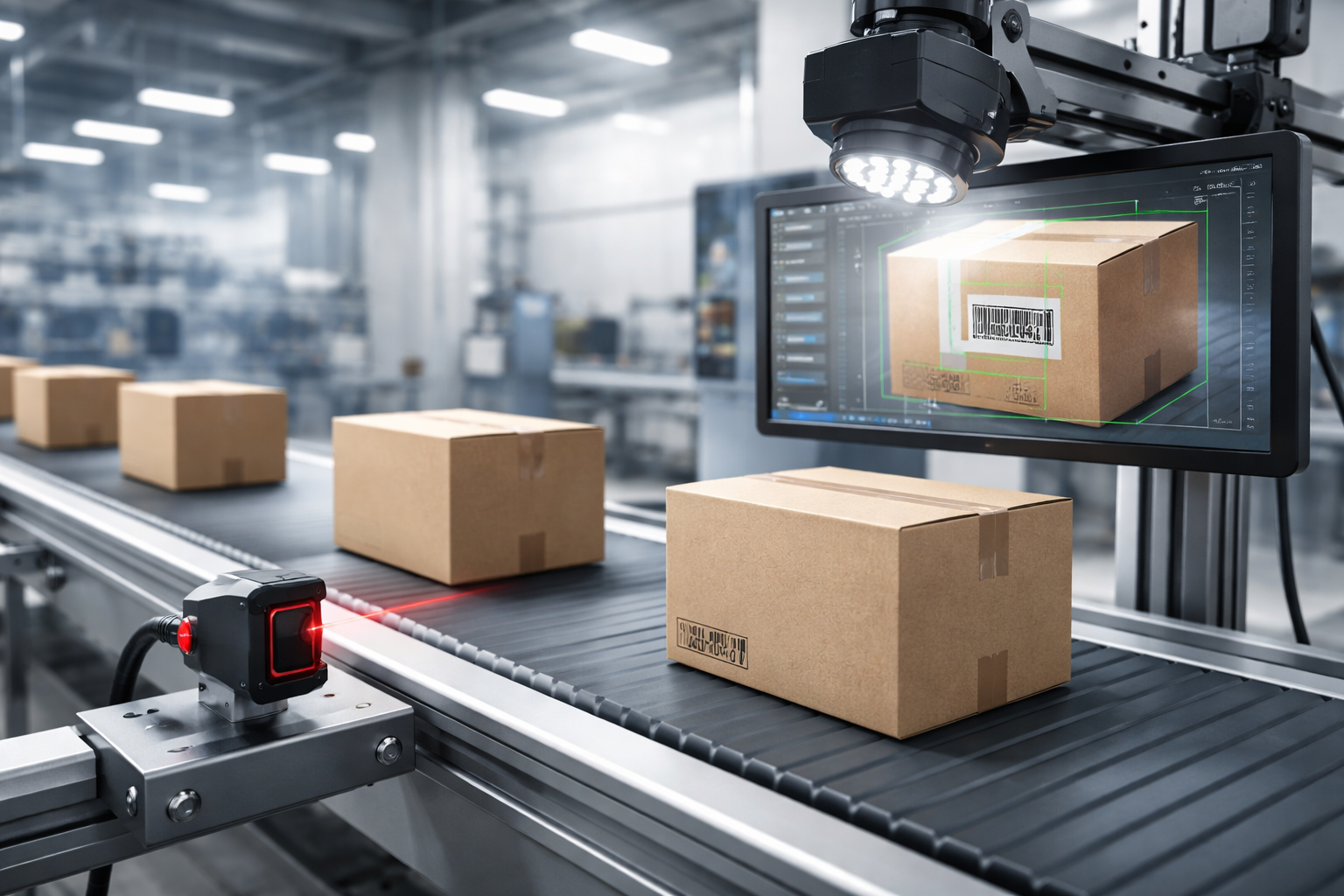

Мини-кейс выглядит так. На линии упаковки фотодатчик уверенно покажет, что коробка прошла через зону контроля. Но если нужно проверить, есть ли на ней печать, читается ли дата, ровно ли наклеена этикетка и не повреждена ли тара, без камеры и анализа изображения задача уже не решается в одном узле. Здесь машинное зрение на производстве экономит не секунды, а стоимость повторной партии и ручной переборки.

Где фотодатчики для конвейера остаются самым разумным выбором

Фотодатчики остаются лучшим решением на многих конвейерных участках, и это нормально. Если нужно определить наличие объекта, пересечение линии, позицию изделия, остановить привод, замедлить процесс или сработать по расстоянию, усложнять систему не всегда имеет смысл.

На сайте Promair есть хороший набор примеров. Вилочные датчики применяют для прохождения изделий по ленте конвейера. Лазерные датчики используют для обнаружения, контроля положения в пространстве и измерения расстояния до объектов; модели с цифровым выходом могут останавливать конвейер или запускать двигатель станка, а варианты с аналоговым выходом - замедлять движение конвейера или менять скорость обработки детали. Это типичные ситуации, где датчики и техническое зрение в автоматизации не конкурируют напрямую, потому что датчик закрывает задачу проще.

В каких сценариях машинное зрение на производстве только усложняет линию

Есть случаи, когда система зрения становится лишней. Тогда проект получает больше настроек, больше требований к освещению и логике контроля, но не получает реальной отдачи в качестве или производительности.

Обычно это выглядит так:

• нужно только фиксировать факт наличия изделия;

• контроль сводится к одному стабильному положению объекта;

• участок простой, а цена ошибки невысока;

• линию можно надежно закрыть лазерным или вилочным датчиком;

• скорость и формат продукта почти не меняются.



Хороший пример - транспортировка одинаковых изделий по одной траектории. Если от системы требуется только увидеть, что объект вошел в зону, что выбрать техническое зрение или фотодатчик уже не выглядит сложным вопросом: фотодатчик почти всегда рациональнее по бюджету, монтажу и времени запуска.

Как выбрать между датчиками и техническим зрением в автоматизации без переплаты

Практичнее всего идти от функции контроля. Сначала ответить, что именно нужно увидеть: наличие, положение, расстояние, форму, цвет, размер, код, дефект или качество печати. После этого уже выбирать класс устройства.

Для быстрого отбора достаточно такого списка:

• если нужен сигнал наличия или прохода, смотрите фотодатчик;

• если надо измерять расстояние или позицию, часто помогает лазерный датчик;

• если требуется проверка маркировки, формы, цвета или комплектности, смотрите техническое зрение;

• если объект мелкий и места мало, удобно начинать с вилочного датчика;

• если линия сложная и брак дорогой, лучше сразу считать вариант с камерой.



Именно такой подход снижает риск переплаты. На стороне Promair есть и техническое зрение для контроля продукции, и оптические датчики Leuze, и лазерные решения, поэтому подбирать систему можно не под “технологию ради технологии”, а под реальную механику линии и задачу контроля.

Что выбрать для линии розлива, упаковки и сортировки

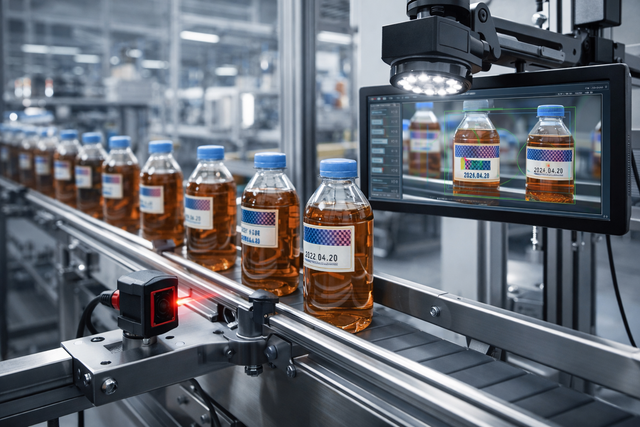

Для линии розлива и упаковки часто приходится комбинировать оба подхода. Фотодатчик берет на себя наличие бутылки, банки или коробки в зоне, а камера проверяет этикетку, дату, печать или комплектность. В сортировке картина похожая: простые операции закрываются датчиками, а распознавание формы, размеров и состояния упаковки логичнее отдавать системе зрения.

На материалах Promair это видно очень четко. Машинное зрение используется для проверки количества предметов в контейнерах на упаковочных линиях, состояния маркировки на упаковочной бумаге и размеров коробок на конвейере. При этом обычные фотоэлектрические датчики надежно распознают объекты и упаковки в точке применения и дают стабильный сигнал переключения. Поэтому для производственной линии ответ часто звучит так: не “или-или”, а “каждому узлу свой уровень интеллекта”.
