Как выбрать профильную трубу: инженерный подход к критериям и типовым решениям

Профильная труба — конструкционный элемент номер один для металлокаркасов в строительстве, машиностроении и мебельном производстве. Однако её несущая способность, долговечность и экономическая целесообразность напрямую зависят от правильного выбора. Ошибка на этапе подбора оборачивается деформациями, коррозионным износом или разрушением, поэтому решение должно опираться на чёткие технические критерии.

Ключевые параметры выбора

Выбор профильной трубы определяется формой сечения, материалом и технологией производства, которые в совокупности задают прочность, жёсткость и коррозионную стойкость.

Форма сечения и жёсткость. Именно геометрия определяет сопротивление изгибу и кручению. Квадратная труба (например, 60×60×3 мм) имеет момент инерции относительно обеих осей около 72 см⁴, обеспечивая равную жёсткость во всех направлениях. Это универсальное решение для стоек, колонн, рам. Прямоугольная труба (например, 80×40×3 мм) анизотропна: по длинной оси момент инерции достигает ~99 см⁴, по короткой — лишь ~41 см⁴. Ориентация большей стороной вертикально даёт прирост изгибной жёсткости почти на 40% относительно квадрата той же массы. Поэтому для балок, прогонов и ферм, работающих преимущественно в одной плоскости, прямоугольный профиль оказывается наиболее эффективным.

Для сравнения: круглая труба Ø60×3 мм имеет момент инерции около 57 см⁴ — она равномерна, но уступает профильным по сопротивлению изгибу из-за отсутствия развитых углов-рёбер. Уголок же при изгибе проигрывает всем замкнутым профилям. В целом применение профильной трубы вместо двутавра или швеллера при равной несущей способности позволяет сэкономить от 25 до 40% металла.

Материал (сталь). Основной массив изделий изготавливают из углеродистой стали (Ст3сп и аналоги) — экономичная основа для конструкций, эксплуатируемых внутри помещений или под слоем лакокрасочного покрытия. Для ответственных уличных и холодостойких конструкций применяют низколегированные стали типа 09Г2С с повышенным пределом текучести (345 МПа) и гарантированной ударной вязкостью при отрицательных температурах. Когда требуется коррозионная стойкость без дополнительной защиты, используют нержавеющие стали (AISI 304, 316) или алюминиевые сплавы. Последние при почти вдвое меньшем весе имеют модуль упругости около 70 000 МПа (против 200 000–210 000 МПа у стали), что при равных нагрузках требует увеличения сечения. Оцинкованная углеродистая сталь сочетает прочность чёрного металла с длительной антикоррозионной защитой и образует «золотую середину» для большинства наружных ограждений и каркасов.

Технология производства. Электросварные профильные трубы из штрипса с высокочастотной сваркой продольного шва — наиболее массовый и экономичный тип. Они обеспечивают достаточную точность и прочность для строительных металлоконструкций. Бесшовные трубы (горяче- и холоднодеформированные) не имеют сварного шва, что даёт прирост прочности на 15–20% и полную герметичность; их применяют в тяжелонагруженных узлах, машиностроении и гидравлике, где цена оправдана повышенной надёжностью.

Геометрические параметры: сечение и толщина стенки. Именно эти два числа определяют момент сопротивления изгибу и несущую способность. Тонкостенные профили (стенка до 2,5 мм) пригодны для лёгких каркасов, мебели, декоративных элементов. Для несущих и ответственных конструкций — балок, стоек, прогонов — минимальная рекомендуемая толщина стенки составляет 3 мм. Попытки сэкономить на толщине оборачиваются не только потерей прочности, но и ускоренной коррозией: тонкий металл быстрее теряет сечение, а конструкция — устойчивость.

Алгоритм инженерного выбора

Выбор профильной трубы сводится к последовательному ответу на несколько вопросов. Сначала определяют назначение и условия эксплуатации: уличная или внутренняя конструкция, характер нагрузок (статические, динамические, ветровые, снеговые), требуемый срок службы. Далее выбирают форму сечения: квадрат для равномерной жёсткости, прямоугольник — для изгиба в одной плоскости, овал — для декоративных элементов. Затем подбирают материал: чёрная сталь с последующей окраской для сухих помещений, оцинковка или нержавейка для улицы, алюминий — если критична масса.

Следующий критический этап — расчёт сечения и толщины стенки. Параметры должны соответствовать реальным нагрузкам. Для этого используют нормативные документы, в первую очередь СП 20.13330.2011 «Нагрузки и воздействия», где заданы расчётные значения снеговой и ветровой нагрузки для конкретного региона. Пренебрежение расчётом приводит к тому, что труба выбирается «на глаз», а конструкция либо получается перетяжелённой и дорогой, либо, что хуже, неспособной выдержать нормативную нагрузку. При больших пролётах, нетривиальной геометрии или высоких требованиях к надёжности расчёт должен выполняться инженером-конструктором.

Завершают выбор определением способа защиты (грунтовка, горячее цинкование, порошковая окраска) и оценкой технологичности монтажа: свариваемость выбранной стали, необходимость гибки, возможность механического крепежа. После чего сопоставляют доступность нужных позиций по сортаменту ГОСТ 30245-2003 и итоговую стоимость с учётом обработки и логистики.

Практические ориентиры для типовых конструкций

Инженерная практика позволила накопить устойчивые рекомендации для наиболее распространённых задач. Они не отменяют расчёт, но дают проверенную отправную точку.

Ограждающие конструкции (забор, ворота, калитка). Для столбов ограждений в зависимости от высоты и парусности обшивки используют трубы сечением от 60×60×3 мм (лёгкий профнастил) до 100×100×4 мм (тяжёлые кованые ворота). Каркас створок ворот обычно выполняют из профиля 60×40×3 мм или 60×60×3 мм с обязательными укосинами. Горизонтальные лаги забора — 40×20×2 мм или 50×25×2 мм при шаге столбов 2,5–3 м. Надёжное бетонирование столбов с заглублением не менее 1,2 м — непременное условие устойчивости.

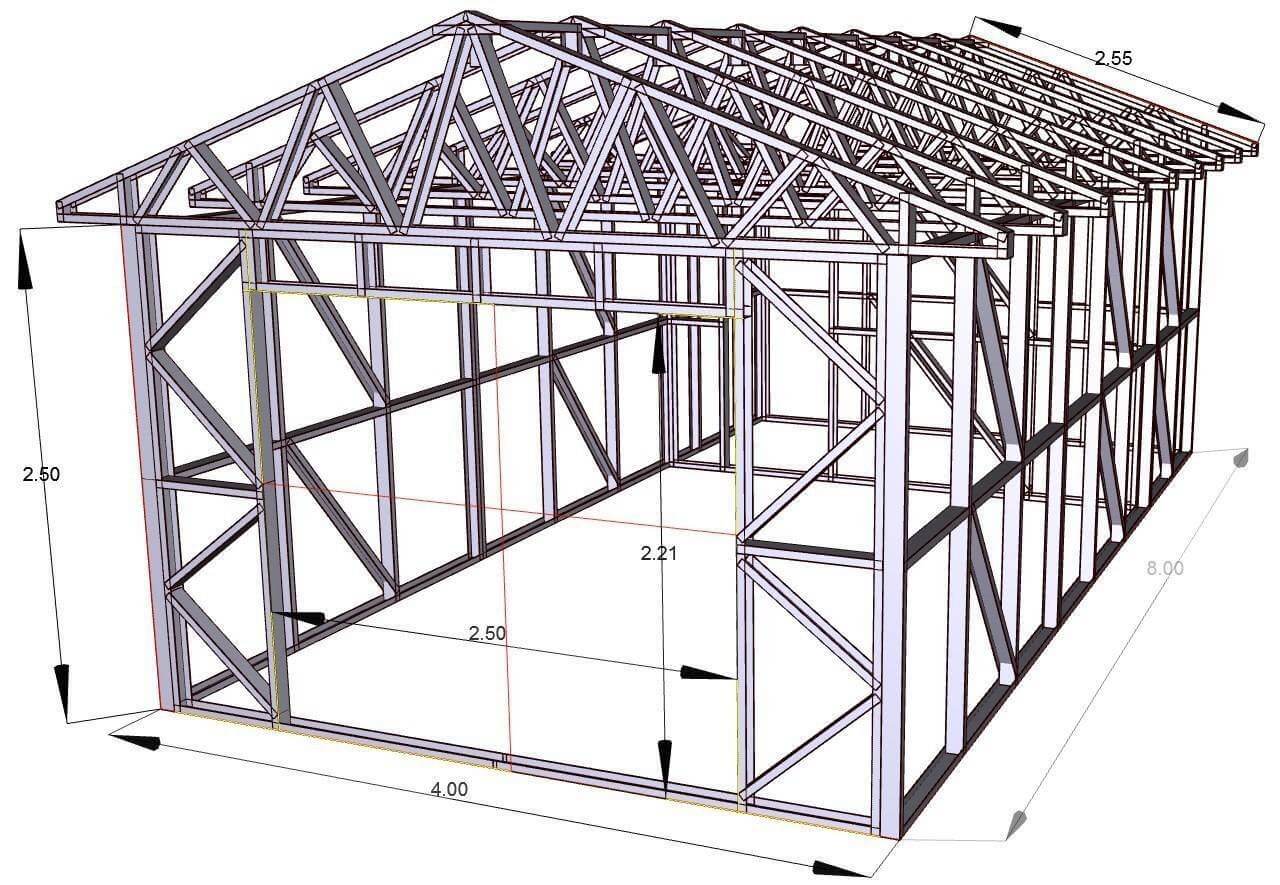

Несущие каркасы и навесы. Стойки навеса под легковой автомобиль нередко проектируют из трубы 80×80×3 мм или 100×80×3 мм, прогоны — 60×40×3 мм, обрешётку — 25×25×2 мм. С увеличением пролёта и снеговой нагрузки сечения пропорционально растут. Для ферм и длинных балок максимальную жёсткость на изгиб даёт прямоугольный профиль, ориентированный большей стороной вертикально. Толщину стенки ниже 3 мм для основных несущих элементов применять не следует.

Теплицы. Каркас теплицы сочетает лёгкость и устойчивость к снеговой нагрузке. Для дуг оптимальным признан профиль 25×25×2 мм, для горизонтальных стяжек — 20×20×1,5–2 мм. Шаг дуг подбирают исходя из климатического района: при средних снеговых нагрузках он составляет 0,7–1,0 м. Приоритетный материал — оцинкованная труба; чёрная сталь требует тщательной многослойной окраски и всё равно уступает по долговечности.

Мебель и интерьерные каркасы. Здесь на первый план выходят эстетика, точность геометрии и вес. Лёгкие журнальные столики и декор собирают из трубы 20×20×1,5 мм, обеденные столы и стулья — 25×25×2 мм или 40×25×2 мм, тяжёлые верстаки и кровати — 40×40×2–3 мм. Применяют как стальные (в том числе нержавеющие и окрашенные порошковым способом), так и алюминиевые профили.

Во всех случаях действует принцип: занижение толщины стенки или применение чёрной стали без защиты на улице ведёт к быстрому выходу конструкции из строя. Справедливо и обратное — грамотно подобранная по сортаменту профильная труба десятилетиями выполняет свои функции без ремонта, оправдывая первоначальные затраты. Именно поэтому выбор профильной трубы — это не поиск компромисса между ценой и качеством, а инженерная задача, решаемая точным соответствием параметров условиям эксплуатации.
