Как выбрать микроскоп для пайки: ориентиры без воды

Хороший «паяльный» микроскоп — это не просто увеличение. Он должен давать объёмную картинку, оставлять место под инструмент и не рассыпаться на регулировках.

1) Увеличение и зум (основа контроля пайки)

• Рабочие значения: 8–10–20× — комфортно вести жало, контролировать лужу припоя и межвыводные зазоры.

• Инспекция: 45–50× для поиска дефектов; точечно — 90–100×.

• Редкие случаи: 150–200× — встречаются при сложной дефектоскопии.

• Почему нужен плавный Zoom: позволяет «подъехать» от общего плана к точке пайки без смены окуляров/объективов и без потери участка.

2) Рабочее расстояние (реальное, а не «паспортное»)

• В характеристиках пишут про рабочий вылет оптики, но на практике высоту съедают кожух и подсветка: кожух нередко ниже линзы на пару сантиметров, а кольцевая лампа имеет ширину 7–12 см.

• Практический стандарт: обеспечьте 120–165 мм свободного пространства — тогда и паяльник, и пинцет, и термовоздушная насадка помещаются без акробатики.

3) Подсветка (картинка без бликов и «чёрных» теней)

• Кольцевая Ø 7–12 см, мощность ≥ 5 Вт — даёт ровное заливное освещение, убирает тени от жала и инструмента. Это базовая подсветка именно для пайки.

• Лучевая/точечная — как дополнение: подчеркивает рельеф, бороздки, микротрещины, но создаёт резкие тени и склонна к бликам. Идеальна для поиска дефектов, а не для самой пайки.

4) Штатив и механика (стабильность = точность)

• Берите тяжёлую, устойчивую стойку, а не «игрушечную» мини-базу.

• Узлы фокусировки обязаны работать без люфтов по всем осям: когда крутите фокус, зум и яркость, картинка не должна дрожать — иначе быстро устают глаза и падает качество пайки.

5) Окуляры: широкое поле — меньше напряжения

• Оптимум: 10×/22 — широкая видимая область, удобный контроль периферии.

• 10×/20 заметно сужают поле и дают эффект «замочной скважины» — на длинных сессиях это утомляет.

6) Наглазники: мелочь, которая добавляет час ресурса

• Плотные наглазники перекрывают боковой свет, повышают контраст и частично поддерживают голову — при работе десятками минут это критично для шеи и внимания.

7) Тринокуляр и камера: по мере задач

• Тринокулярный порт стоит брать, если планируете обучение, демонстрации, фото/видео-протоколы: ставите камеру, выводите картинку на монитор и при этом продолжаете работать через окуляры.

• Камеры: от простого вывода «на экран» до фото/видео, подключения к ПК и измерений на изображении; встречается автофокус — ускоряет инспекцию и оформление отчётов.

8) Полезные аксессуары (точное позиционирование)

• XY-столик с ручками/концентрическими рукоятками даёт плавное и воспроизводимое перемещение платы. На большом увеличении экономит нервы и минуты на повторный поиск участка.

Готовые решения ARSTEK: что подойдёт «с первого дня»

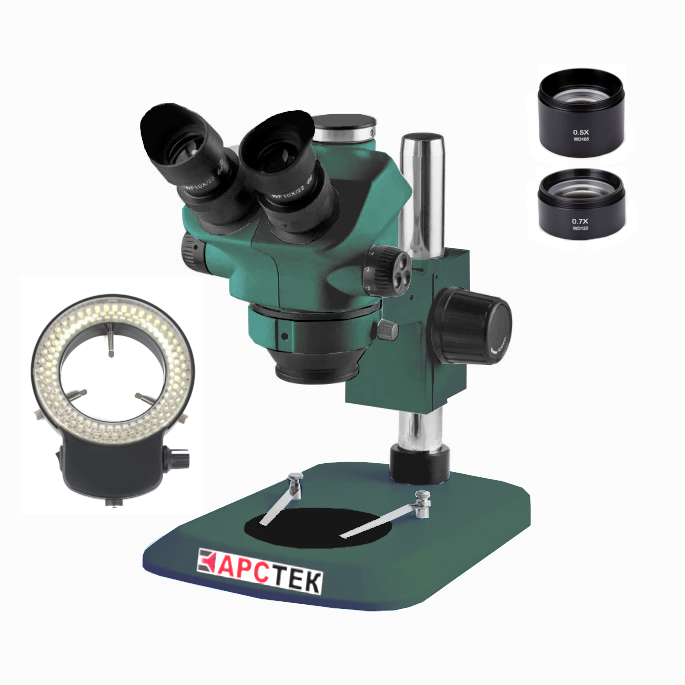

• ARSTEK SZ0750 — стереоскопический тринокуляр с портом под камеру: плавный зум, устойчивая механика; одинаково уместен для пайки, инспекции и обучения.

• ARSTEK SZ0745 — стереоскопический бинокуляр «рабочая лошадка»: чистая объёмная картинка, надёжная конструкция для ежедневных задач.

• ARSTEK MIMIC — цифровой микроскоп со встроенным монитором: работа «в экран», оперативные фото/видео; удобно для учебных классов и постов контроля.

• ARSTEK MIMIC BM — цифровой без монитора: подключается к вашему дисплею/ПК, аккуратно встраивается в существующую инфраструктуру.

Где посмотреть характеристики и заказать

Текущие комплектации, доступные аксессуары и наличие — в каталоге ARSTEK — микроскопы для пайки. Универсальный старт — стереоскоп с плавным зумом и кольцевой подсветкой; камеру и XY-столик добавите позже, когда появится необходимость. Такой подход даёт стабильную картинку, «живой» объём и предсказуемый результат пайки без переплаты.
