Что такое узел учёта тепловой энергии и как он работает

Узел учёта тепловой энергии, или УУТЭ, нужен для точного измерения потреблённого тепла в здании, тепловом пункте или на предприятии. Он фиксирует расход теплоносителя, температуру подачи и обратки, давление и рассчитывает количество тепловой энергии, которое фактически получил объект.

Для корректного коммерческого и технического учёта применяются теплосчётчики и расходомеры-счётчики, которые входят в состав узла учёта и передают данные на тепловычислитель. Правильно подобранный УУТЭ помогает контролировать потребление, снизить риск переплат и упростить обслуживание системы теплоснабжения.

Что такое УУТЭ

Узел учёта тепловой энергии — это комплект приборов и вспомогательного оборудования, установленный на вводе тепловой сети в здание или тепловой пункт. Его задача — не регулировать подачу тепла, а измерять фактическое потребление.

УУТЭ обычно размещают в индивидуальном или центральном тепловом пункте, ближе к границе балансовой принадлежности. Именно в этой точке фиксируется объём ресурса, по которому могут выполняться расчёты между потребителем и теплоснабжающей организацией.

Зачем нужен узел учёта тепла

Главная функция УУТЭ — точный учёт тепловой энергии. Без такого узла начисления часто выполняются по расчётным значениям или нормативам, которые не всегда отражают реальное потребление объекта.

Узел учёта позволяет:

• платить за фактически потреблённое тепло;
• контролировать параметры теплоносителя;
• выявлять перерасход и утечки;
• анализировать работу отопления и ГВС;
• получать архив показаний;
• передавать данные в диспетчерскую систему;
• упростить контроль со стороны обслуживающей организации.

Для собственника здания УУТЭ — это инструмент прозрачного учёта. Для обслуживающей организации — источник данных о состоянии системы теплоснабжения.

Коммерческий и технический учёт

Коммерческий учёт используется для взаиморасчётов. Показания узла учёта принимаются как основание для начислений за тепловую энергию. Поэтому оборудование должно иметь необходимую документацию, действующую поверку, корректный монтаж и допуск к эксплуатации.

Технический учёт нужен для внутреннего контроля. Его используют, чтобы анализировать потребление, сравнивать разные участки системы, выявлять отклонения и планировать мероприятия по энергосбережению. Даже если данные не применяются для расчётов, точность такого учёта важна для правильных управленческих решений.

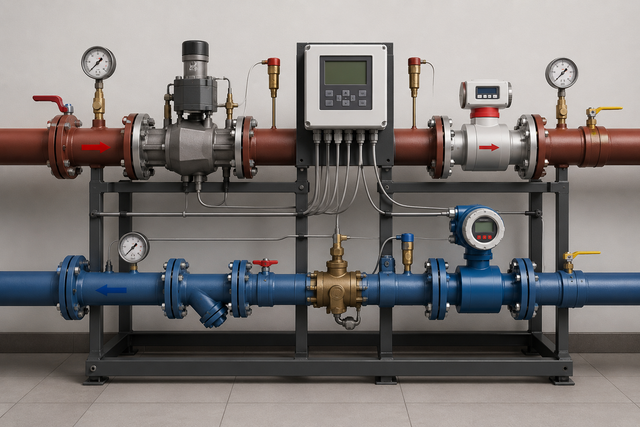

Из чего состоит узел учёта тепловой энергии

Состав УУТЭ зависит от схемы теплоснабжения, количества контуров, требований проекта и типа объекта. В типовой узел входят несколько основных элементов.

Тепловычислитель

Тепловычислитель — центральный блок узла учёта. Он принимает сигналы от расходомеров, датчиков температуры и давления, рассчитывает количество потреблённой тепловой энергии и сохраняет данные в архиве.

Современные вычислители могут вести почасовые, суточные и месячные архивы, фиксировать аварийные события и передавать информацию в систему диспетчеризации.

Расходомеры

Расходомер измеряет объём или массу теплоносителя, проходящего через трубопровод. От точности его работы напрямую зависит корректность расчёта тепловой энергии.

В узлах учёта применяются механические, электромагнитные, ультразвуковые и вихревые расходомеры. Выбор зависит от диаметра трубопровода, диапазона расходов, качества теплоносителя и требований к точности.

Датчики температуры

Для расчёта тепловой энергии нужно знать температуру теплоносителя в подающем и обратном трубопроводе. Разница между этими значениями показывает, сколько тепла было передано системе отопления, ГВС или технологическому процессу.

Датчики температуры устанавливаются комплектом и подключаются к тепловычислителю.

Датчики давления

Датчики давления контролируют параметры теплоносителя в трубопроводах. Они помогают отслеживать рабочий режим системы и фиксировать отклонения, которые могут повлиять на эксплуатацию оборудования.

Запорная арматура, фильтры и вспомогательные элементы

Кроме средств измерений, в состав узла входят шаровые краны, фильтры, грязевики, монтажные участки, шкафы, блоки питания и средства связи. Фильтры защищают расходомеры от механических загрязнений, а запорная арматура нужна для обслуживания и поверки оборудования.

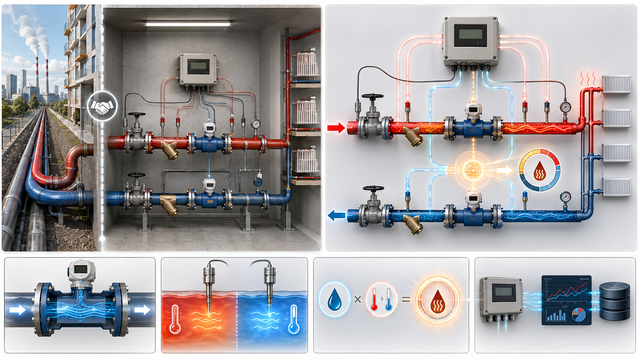

Как работает узел учёта тепла

Принцип работы УУТЭ основан на измерении расхода теплоносителя и разницы температур между подачей и обраткой. Расходомер фиксирует, сколько теплоносителя прошло через трубопровод. Датчики температуры показывают, насколько он остыл после прохождения через систему.

Тепловычислитель обрабатывает эти данные и рассчитывает количество тепловой энергии. Результат отображается на приборе, сохраняется в архиве и при необходимости передаётся удалённо.

Упрощённо процесс можно представить так: чем больше расход теплоносителя и чем выше разница температур между подающим и обратным трубопроводом, тем больше тепловой энергии потребил объект.

Какие расходомеры применяются в УУТЭ

Для узлов учёта тепловой энергии применяют разные типы расходомеров.

Механические расходомеры

Механические приборы работают за счёт крыльчатки или турбины, которая вращается потоком теплоносителя. Они доступны по цене, но чувствительны к загрязнениям и требуют установки фильтра.

Электромагнитные расходомеры

Электромагнитные расходомеры подходят для электропроводящих жидкостей. У них нет подвижных частей, они не создают заметной потери давления и хорошо работают в системах с водой и теплоносителем.

Ультразвуковые расходомеры

Ультразвуковые приборы измеряют расход с помощью акустического сигнала. Они не имеют движущихся элементов, отличаются стабильностью и могут применяться в современных узлах учёта тепловой энергии.

Вихревые расходомеры

Вихревые расходомеры определяют расход по частоте вихрей, возникающих в потоке. Их используют на объектах, где условия эксплуатации соответствуют требованиям такого принципа измерения.

УУТЭ для закрытых и открытых систем

В закрытой системе теплоноситель циркулирует по контуру и не разбирается напрямую на горячее водоснабжение. В таких схемах узел учёта обычно строится на измерении расхода и температур в подающем и обратном трубопроводах.

В открытых системах часть теплоносителя может использоваться на нужды ГВС, поэтому схема учёта сложнее. В ней может потребоваться дополнительное измерение расхода, подпитки и параметров отдельных контуров.

Где устанавливают узел учёта

УУТЭ устанавливают в тепловом пункте, на вводе тепловой сети в здание или на участке, определённом проектом и условиями подключения. Помещение должно обеспечивать доступ для обслуживания, защиту оборудования от влаги, положительную температуру и возможность безопасного снятия показаний.

Для индивидуального теплового пункта узел обычно обслуживает одно здание. В центральном тепловом пункте учёт может быть связан с группой зданий или несколькими контурами теплоснабжения.

Монтаж и ввод в эксплуатацию

Установка узла учёта выполняется поэтапно. Сначала собирают исходные данные и получают технические условия. Затем разрабатывают проект, подбирают оборудование, выполняют монтаж расходомеров, датчиков, арматуры и тепловычислителя.

После монтажа проводится пусконаладка: проверяется правильность подключения, задаются параметры в тепловычислителе, контролируется работа датчиков и каналов связи. Только после проверки узел может быть принят в эксплуатацию.

Обслуживание и поверка

Чтобы узел учёта работал корректно, его нужно регулярно обслуживать. В обслуживание входят осмотр оборудования, проверка состояния фильтров, контроль пломб, проверка датчиков, каналов связи и архива показаний.

Средства измерений должны проходить поверку в сроки, указанные в документации. Если поверка просрочена, показания прибора могут не приниматься для коммерческого учёта. Поэтому график поверки лучше контролировать заранее, чтобы избежать простоев и спорных начислений.

Какую пользу даёт УУТЭ

Узел учёта тепловой энергии делает потребление тепла прозрачным. Он показывает фактический расход, помогает контролировать работу отопления и ГВС, фиксирует архив данных и позволяет быстрее выявлять отклонения.

Для жилых домов, административных зданий, ИТП, ЦТП и промышленных объектов УУТЭ является важной частью современной системы теплоснабжения. При правильном подборе, монтаже и обслуживании он обеспечивает точный учёт, снижает риск переплат и помогает управлять затратами на тепловую энергию.
