Автоматизация бетонного завода: какие процессы контролирует АСУ ТП и как она повышает эффективность производства

Партия бетона ушла на объект, а через 28 суток лаборатория показала марку ниже проектной. По журналу оператора всё было в норме, но проверить, сколько цемента, воды и заполнителей реально попало в смеситель, уже невозможно. Автоматизация бетонного завода решает эту проблему: система контролирует дозирование, замес, отгрузку и сохраняет данные по каждой партии.

Решения для автоматизации и модернизации бетонных производств предлагает bpsm.by

Что такое АСУ ТП бетонного завода

АСУ ТП — это комплекс оборудования и программ, который объединяет все узлы линии в единый производственный цикл. Оператор выбирает рецептуру и задаёт объём, после чего система открывает затворы, взвешивает компоненты, запускает смеситель и фиксирует каждый этап в журнале.

БСУ, РБУ и бетонный узел — разные названия одного объекта. Автоматизация такой установки обычно строится на двух уровнях.

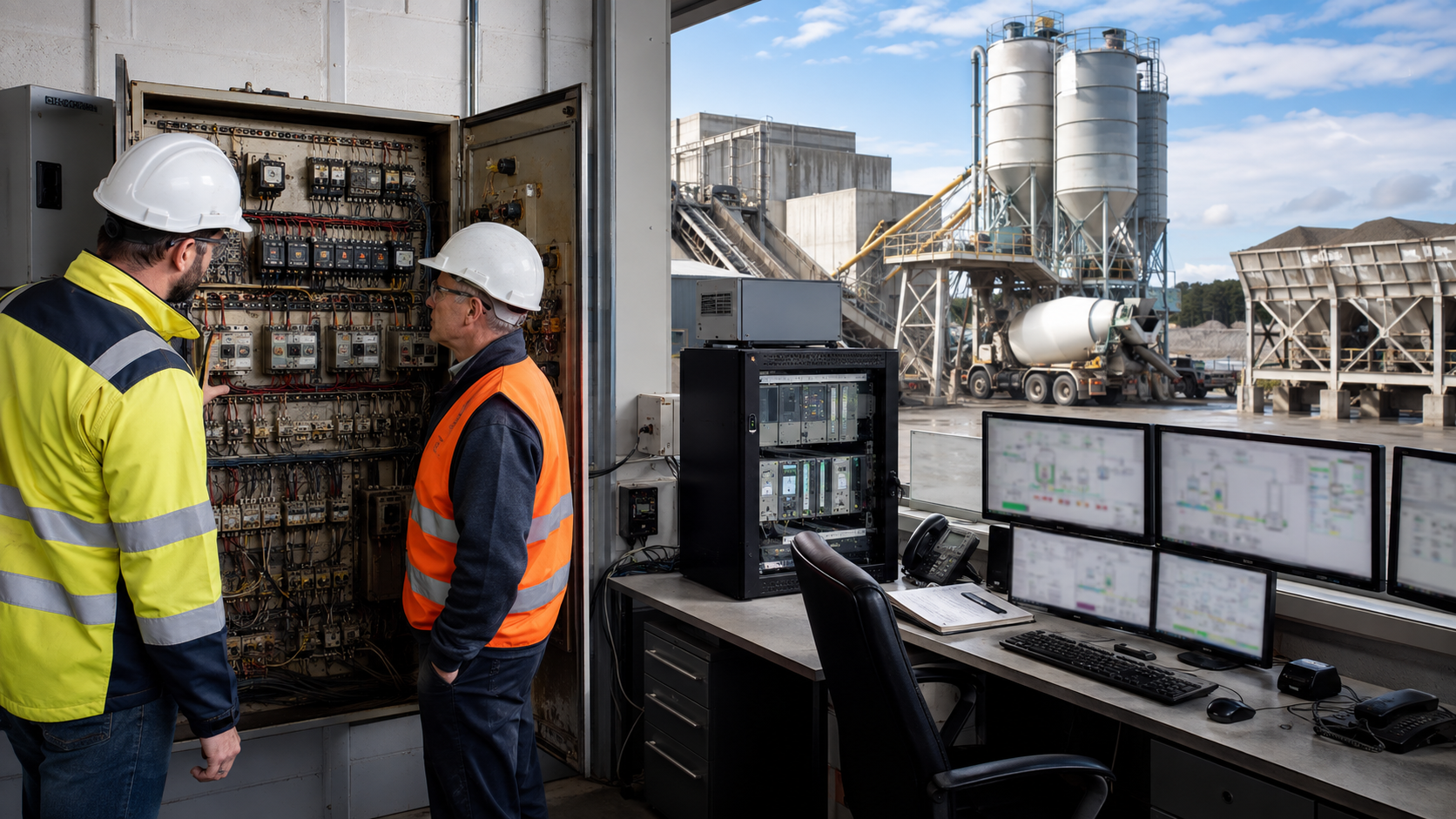

Нижний уровень включает тензодатчики, датчики уровня и влажности, концевые выключатели, частотные преобразователи и исполнительные механизмы. Управляет ими программируемый логический контроллер, размещённый в шкафу автоматики.

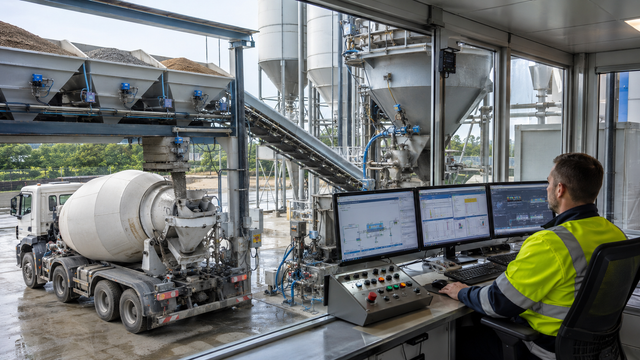

Верхний уровень — рабочее место оператора со SCADA-системой. На экране отображаются остатки материалов, масса в дозаторах, положение затворов, состояние приводов и стадия замеса. Здесь же хранятся рецептуры, журналы и отчёты. Обмен данными с контроллером и учётными системами идёт через промышленные протоколы.

Какие процессы контролирует система

Автоматизация охватывает весь цикл — от приёмки сырья до выдачи документов на готовую смесь.

Система следит за уровнем цемента в силосах, работой шнеков, фильтров, конвейеров и подачей песка и щебня. При заполнении силоса она подаёт сигнал и блокирует дальнейшую загрузку.

Главный этап — весовое дозирование. Компоненты взвешиваются в отдельных бункерах последовательно или параллельно. Контроллер учитывает «долёт» материала, который продолжает поступать после команды на закрытие затвора, и корректирует упреждение от замеса к замесу. Это позволяет снизить погрешность и не закладывать цемент с лишним запасом.

Отдельно контролируется влажность заполнителей. После дождя песок содержит дополнительную воду, поэтому без поправки водоцементное отношение увеличивается, а прочность бетона снижается. Влагомер передаёт данные в систему, и объём добавляемой воды пересчитывается автоматически.

Во время замеса АСУ контролирует длительность перемешивания и нагрузку двигателя. После завершения цикла открывается выгрузной затвор, а партия привязывается к заказу, машине и водителю. Система формирует паспорт качества, сменный отчёт и данные для передачи в 1С или ERP.

Что даёт автоматизация производству

Основной эффект — стабильность рецептуры. Оператор не может произвольно менять пропорции, а по каждой партии остаётся журнал фактических весов, времени замеса и аварийных сообщений.

Производительность растёт за счёт параллельного дозирования и сокращения пауз между циклами. Снижается расход цемента: при ручном управлении его часто добавляют с запасом, чтобы избежать недобора марки. Даже экономия нескольких килограммов на кубометре даёт заметный результат на больших объёмах.

Уменьшается количество брака, упрощается учёт сырья и отгрузок. Каждый кубометр связан с конкретным заказом, поэтому снижается риск неучтённого отпуска продукции. После внедрения одной линией обычно управляет один оператор, а диспетчер видит загрузку завода и движение машин в одном окне.

Режимы работы АСУ ТП

В автоматическом режиме оператор выбирает рецепт, задаёт объём и запускает цикл. Дальше система выполняет операции самостоятельно.

Полуавтоматический режим используют при пусконаладке и проверке новых рецептур: переход между этапами подтверждает оператор.

Ручной режим нужен для обслуживания, промывки смесителя и работы при неисправности датчика. Механизмами управляют с физического пульта, пока устраняется проблема.

Самодиагностика показывает отказавший датчик, незакрытый затвор, перегрузку двигателя и другие аварии. События записываются в журнал, а при наличии удалённого доступа владелец может контролировать производство вне площадки.

Когда заводу нужна автоматизация

О внедрении стоит задуматься, если предприятие выпускает от 50 м³ бетона в сутки, использует несколько рецептур, получает претензии к качеству или не может свести фактический расход цемента с бухгалтерским учётом.

Ещё один признак — старый релейный пульт без журналов, архива рецептур и автоматической отчётности. На таком оборудовании сложно доказать, что конкретная партия была произведена с соблюдением заданных параметров.

При выборе системы учитывают тип производства, производительность линии, состав установленного оборудования и возможность интеграции с 1С или ERP. Современную АСУ часто можно установить на действующий завод без замены смесителя и механической части.

В договоре желательно закрепить передачу заказчику исходного проекта ПЛК, резервных копий программы и лицензий. Иначе любое изменение рецептуры или логики работы будет зависеть от одного подрядчика. Также важно заранее проверить наличие техподдержки и срок замены контроллера или модуля ввода-вывода.

Из чего складывается стоимость

В бюджет входят шкаф управления с ПЛК, тензодатчики и весовые преобразователи, датчики уровня и влажности, компьютер с программным обеспечением, кабельные работы, монтаж, пусконаладка и обучение оператора.

Модернизация действующего бетонного узла обычно обходится дешевле покупки новой линии. Срок окупаемости зависит от объёма выпуска, расхода цемента, количества брака и численности смены.

На заводе с выпуском около 300 м³ в сутки экономия 5 кг цемента на кубометр составляет 1,5 тонны в день. Дополнительный эффект дают сокращение простоев, снижение брака и точный учёт отгрузок. Поэтому на загруженных предприятиях автоматизация может окупиться за один-два сезона.

Для расчёта поставщику передают схему завода, производительность, перечень дозаторов, число рецептур и фактический расход материалов за прошлый сезон. В предложении должны быть отдельно указаны оборудование, монтаж, программирование, обучение, сроки запуска и условия технической поддержки.
