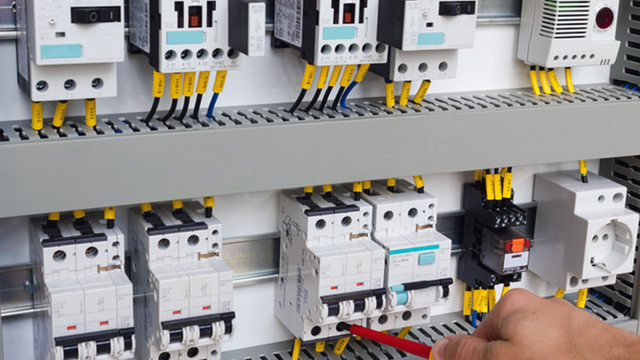

Автоматические выключатели. Назначение, виды, принцип работы

Автовыключатель – специальное профилактическое устройство, обеспечивающее срочное отключение электросистемы в случае несанкционированной перегрузки сети, замыкания. Если в доме включается в один момент слишком много потребляющих технических объектов, обогревателей, чайники и утюги могут привести к опасной ситуации. В промышленных условиях также к экстренной ситуации приводят сбои в работе неисправных станков и оборудования.

Принцип работы

Автоматический прибор визуально и технически напоминает стандартный выключатель для освещения. При включении клеммы пропускают электроток, подается определенный уровень электронапряжения. При выключении ток блокируется, здание или территория, помещение оказываются обесточенными.

Срабатывание автоматики возможно в случаях:

• При коротком замыкании. Оно возникает при появлении электрического контакта между фазным/нулевым проводником. Это случается при попадании в розетку проводки с короткозамкнутым принципом действия. В момент скачка ток достигает больших показателей – в несколько сотен ампер, что приводит к экстренному срабатыванию выключающего механизма. Подача энергии отключается без временного лага.
• При перегрузке энергосети с электротоком. Эта ситуация более распространена, часто происходит в жилом помещении при единовременном включении мощных приборов. Часто зимой многие прогревают помещение, подключают несколько обогревателей. В момент перегрузки сработает расцепитель, но на отключение системы необходимо время. Если превышение максимума составляет 10%, то выключатель сработает примерно через 50-60 минут. При двойном превышении произойдет отказ через 5 минут. Период и кратность перегрузки варьируются от типа АВ и марки производителя.

Виды автоматических выключателей

Можно поделить автовыключатели на 3 разновидности:

• Общего назначения: для профилактики аварий в сети и электрокоммутации напряжения на стандартном уровне для 1-3-фазного тока. Требуются для бытовых и индустриальных объектов.
• Промышленные: обеспечивают коммутацию и безопасность электросети при нетрадиционном напряжении, особо высоком номинале тока. Автоматические выключатели ВА 57-35 сегодня эффективно заменяют пробки, выполняют гораздо лучше задачи по профилактике перегрузок и внезапных скачков напряжения, короткого замыкания.
• Специализированные: серийные разновидности автоматики для защиты отдельных участков сети, где идет питание ограниченного варианта оборудования. В этом случае наблюдается высокая индуктивность, большие значения пускового тока, есть специфические требования к траектории энергоснабжения.

Обычно большинство моделей АВ не рассчитаны на эксплуатацию в условиях постоянных перепадов, отключения и перезапуска сети. У них ограничен потенциал, поэтому целесообразно применить специальные выключатели.

Например, ВА 5735 актуален для бытовой и промышленной проводки с диапазоном срабатывания при напряжении 16-250 А. Этого достаточно для большинства приборов и техники. Количество полюсов – 2 и 3, масса прибора – 3,3 кг. При этом допустимое базовое напряжение основной цепи – 660 В, допустимы базовые токи расцепителей от 250 до 1000 А. Эта модель зарекомендовала себя как доступное и эффективное решение для профилактики поражения сети вследствие перегрузок и замыкания, но важно учесть тип системы и максимальные допустимые токи при внедрении выключателя.
